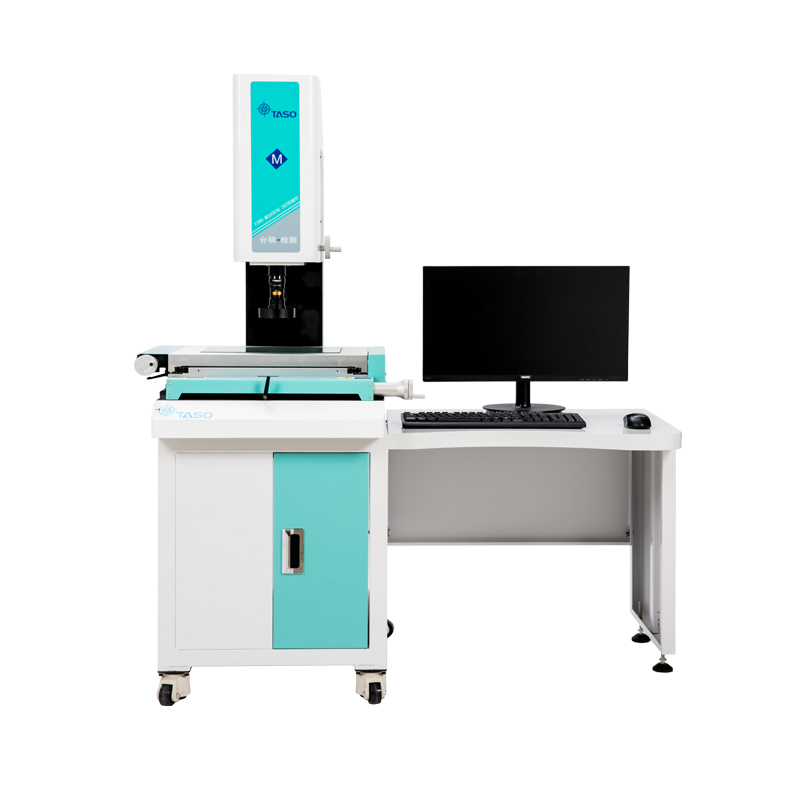

影像測量儀是由高分辨率CCD彩色鏡頭、連續變倍物鏡、彩色顯示器、視頻十字線顯示器、精密光柵尺、多功能數據處理器、數據測量軟件和高精度工作臺結構。光學影像測量儀器?？梢钥焖僮x取光學尺的位移值，通過基于空間幾何的軟件模塊操作，瞬間得到想要的結果；并在屏幕上生成圖形，供操作者比較圖像和陰影，從而能夠直觀地區分。測量結果的可能偏差。

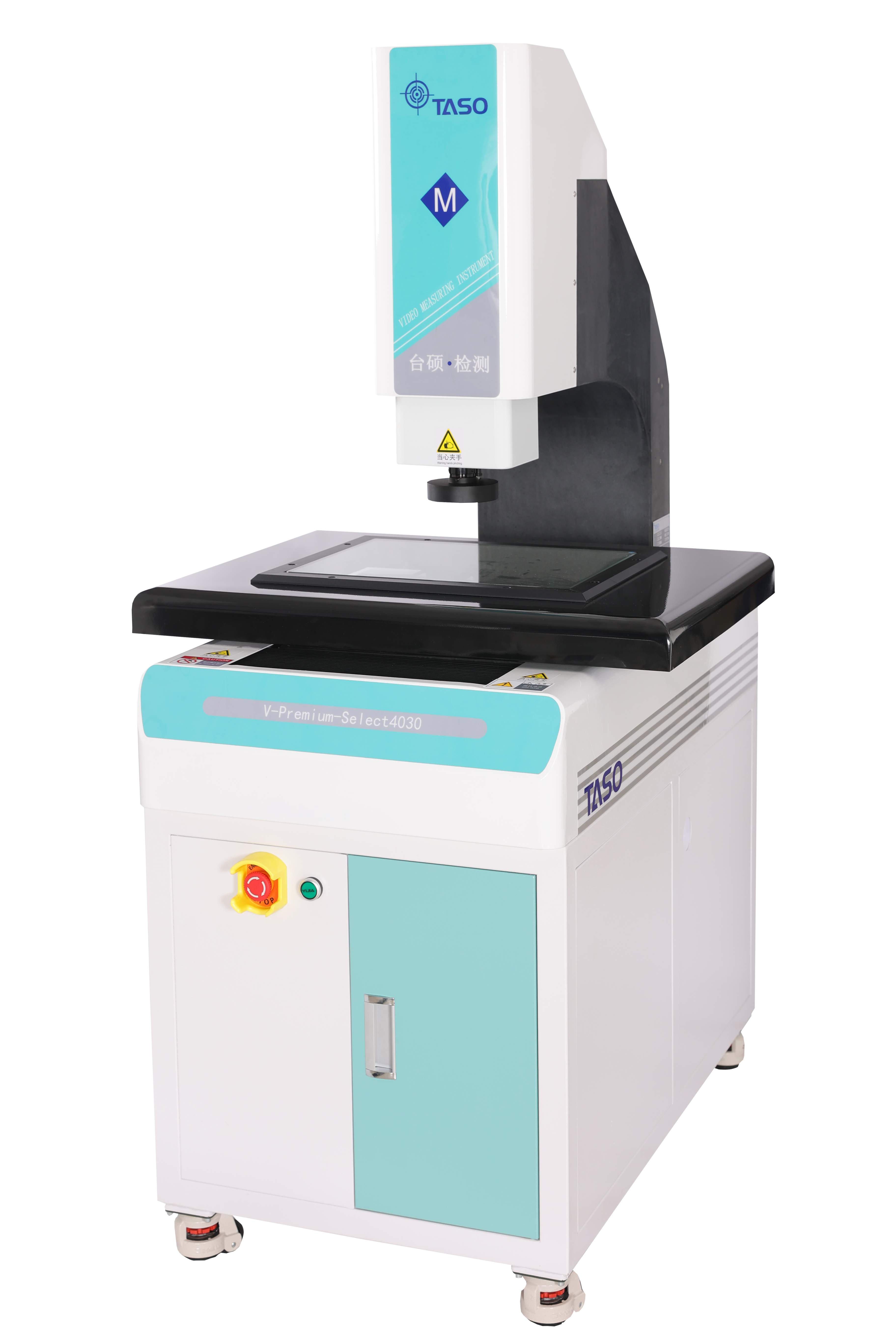

全自動影像測量儀是在數字化影像測量儀（又名CNC影像儀）基礎上發展起來的人工智能型現代光學非接觸測量儀器。 全自動影像測量儀它承續了數字化儀器優異的運動精度與運動操控性能，融合機器軟件的設計靈性，屬于當今前沿光學尺寸檢測設備。

CNC走位，是全自動影像測量儀承續的數字化影像儀的基礎功能之一。通過樣品測量、圖紙計算、CNC數據導入等建立CNC坐標數據，儀器自動移動到一個目標點完成自動測量，提高工作效率數十倍。自動影像測量儀支持CNC編程和數據模板-CAD圖形導入功能，利用CNC定位自動測量功能可以實現真模對比的數字化模板流程，告別古老的傳統模板技術時代。
